爐體尺寸

φ1200*H1200

有效空間

φ850*H900

工件最大直徑*數量

φ150*11個

標準配置

6個弧源、4對中頻

工作電壓/頻率

380V/50Hz

實際功率

90KW

應用技術

ZP+ARC   PMB +LZY（選配）

靶材數量

磁控中頻圓柱靶8個/弧靶6個

極限壓力

5.0*10^-4Pa

漏率

<10^-3Pa.L/s

抽氣時間

大氣到4X10^-3 < 20分鐘

真空系統

分子泵、羅茨泵、旋片泵

標準涂層效果

IP黑，玫瑰金，IP金，寶石藍，香檳金，炫銀，咖啡色，七彩，槍黑色，鋯金，玫瑰紅等

電源類型

直流逆變電源、脈沖偏壓電源、中頻磁控電源、直流磁控電源

工件轉架結構

下轉架結構

真空室結構

立式單開門

生產周期

0.5-2小時/爐

外圍尺寸

L 3300*W 2900*H2500MM

控制方式

手動+半自動+全自動一體化/觸摸屏+PLC自己開發的鍍膜專用軟件

配套條件

循環水壓力：2-3KG/CM³

水量：10T/H

壓縮空氣：4-6 KG/CM³

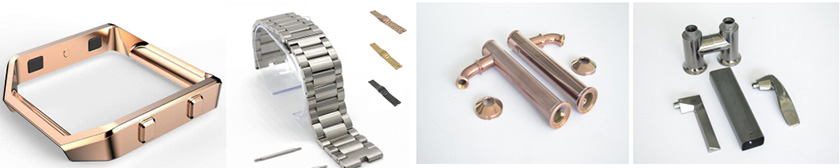

應用

裝飾鍍鍍膜

工作氣體

Ar、N₂、O₂、C₂H₂等

備注

設備可按客戶產品或特殊工藝要求訂做，以上信息僅供參考。

顏色

金色

香檳

咖啡色

玫瑰紅

寶石藍

鉻白

銀灰

槍黑

超黑

厚度（μm）

0.3~2.0

0.3~2.0

0.3~2.0

0.3~2.0

0.3~2.0

0.3~2.0

0.3~2.0

0.3~2.0

0.3~2.0

硬度（HV）

300~900

300~900

300~900

300~900

300~900

300~900

300~900

300~900

300~900

鹽霧測試

> 48H

> 48H

> 48H

> 48H

> 48H

> 48H

> 48H

> 48H

> 48H

硬度（HV）

厚度（μm）

橡皮耐磨

鹽霧測試

顏色

800~1000

0.8~2.5

1000次以上

48H以上

裝飾度色系
